生铁、铁合金属于炉料，即治炼用原料。铸铁是用生铁(主要是铸造生铁)治炼后的产品。
金属材料种类繁多，习惯分成两大类，即黑色金属材料和有色金属材料，黑色金属材料包括生铁、铁合金、铸铁和钢。
1.生铁
生铁是含碳量大于2%(2.1%)的铁碳合金，工业生铁含碳量一般在2.5%--4%，并含Si、Mn、S、P 等元素,是用铁矿石经高炉冶炼的产品。
- 炼钢生铁：炼钢生铁含硅量不大于1.7%，碳以Fe3c状存在。故硬而脆，断口呈白色。
- 铸造用生铁：铸造生铁硅含量为1.25-3.6%。碳多以石墨状态存在。断口呈灰色。软、易切削加工。主要用来生产各种铸铁件原料如床身、箱体等。
- 球量铸造用生铁：球墨铸造用生铁也是一种铸造生铁，只是低硫低磷。低硫使碳充分在铁中石墨化。低磷提高生铁的机械性能；主要用于生产性能(机械性能)较好的球墨铸铁件。
铁合金
铁合金是指除碳(C)以外的非金属或金属元素与铁组成的合金；金属锰、金属铬两种黑色金属；锰硅(Mn、Si)Si、Cr)合金。铁合金的种类很多，用途也较广。铁合金是一种炉料，用于钢铁及共它金属冶炼和铸造等用。用作脱氧剂、变质剂。以及作为合金元素加入。
铸铁
铸铁是含碳大于2.1%的铁碳合金，它是将铸造生铁(部分炼钢生铁)在炉中重新熔化，并加进铁合金、废钢、回炉铁调整成分而得到。与生铁区别是铸铁是二次加工，大都加工成铸铁件。铸铁件具有优良的铸造性可制成复杂零件，一般有良好的切削加工性。另外具有耐磨性和消震性良好，价格低等特点。

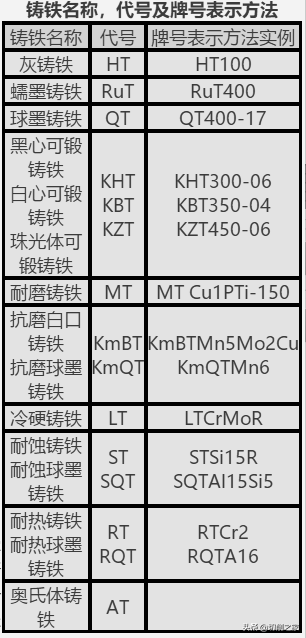

根据GB5612-85，各种铸铁代号，由表示该铸铁特征的汉语拼音字母的第一个大写正体字母组成。当两种铸铁名称的代号字母相同时，可在该大写正体字母后加小写正体字母来区别。同一名称铸铁，需要细分时，取其细分特点的汉语拼音第一个大写正体字母，排列在后面。
牌号中代号后面的一组数字，表示抗拉强度值；有两组数字时，第一组表示抗拉强度值，第二组表示延伸率值。两组数字中间用“一”隔开。
合金元素用国际元素符号表示，含量大于或等于1%时，用整数表示：小于1 %时一般不标注。常规元素(C、Si、Mn、S、p)一般不标注，有特殊作用时，才标注其元素符号及含量。
- 白口铸铁：白口铸铁中的碳全部以渗透碳体(Fe3c)形式存在，因断口呈亮白色。故称白口铸铁，由于有大量硬而脆的Fe3c，白口铸铁硬度高、脆性大、很难加工。因此，在工业应用方面很少直接使用，只用于少数要求耐磨而不受冲击的制件，如拔丝模、球磨机铁球等。大多用作炼钢和可锻铸铁的坯料。
- 灰口铸铁：铸铁中的碳大部或全部以自由状态片状石墨存在。断口呈灰色。它具有良好铸造性能、切削加工性好，减磨性，耐磨性好、加上它熔化配料简单，成本低、广泛用于制造结构复杂铸件和耐磨件。

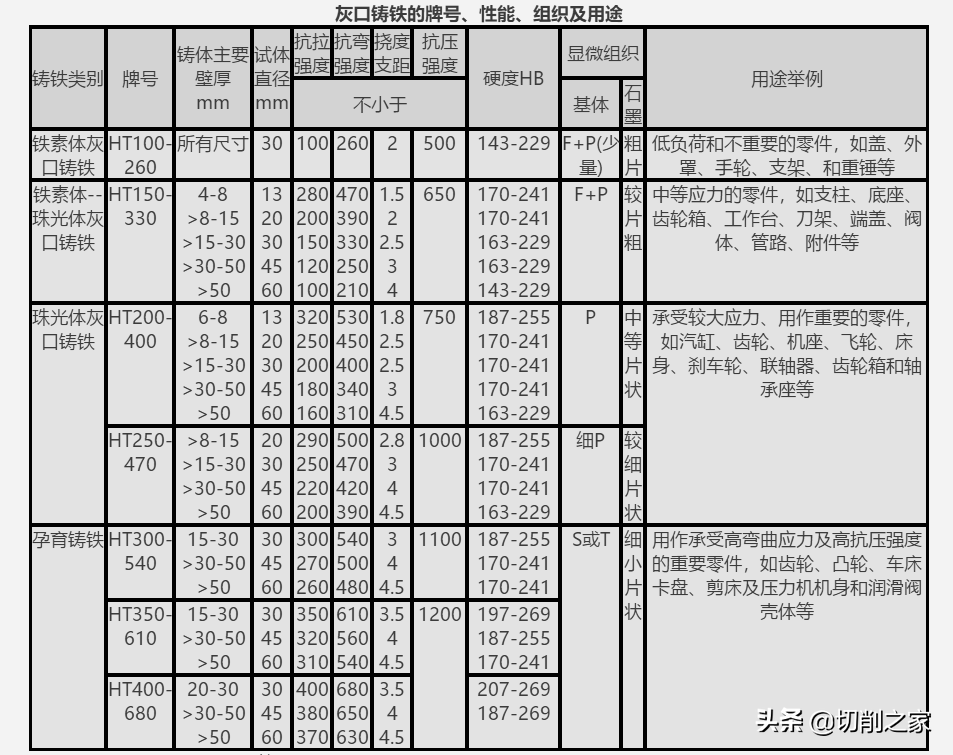

- 灰口铸铁按基体组织不同，分为铁素体基灰口铸铁、珠光体--铁素体基灰口铸铁和珠光体基灰口铸铁三类。
- 由于灰口铸铁内存在片状石墨，而石墨是一种密度小，强度低、硬度低、塑性和韧性趋于零的组分。它的存在如同在钢的基体上存在大量小缺口，即减少承载面积，又增加裂纹源，所以灰口铸铁强度低、韧性差，不能进行压力加工。为改善其性能，在浇注前在铁水中加入一下量的硅铁，硅钙等孕育剂，使珠光体基体细化，石墨变细小而均匀分布，经过这种孕育处理的铸铁。称为孕育铸铁。
可锻铸铁：可锻铸铁是用碳、硅含量较低的铁碳合金铸成白口铸铁坯件，再经过长时间高温退火处理，使渗碳体分解出团絮状石墨而成，即可锻铁是一种经过石墨化处理的白口铸铁。
可锻铸铁按热处理后显微组织不同分两类；一类是黑心可锻铸铁和珠光可锻铸铁。黑心可锻铸铁组织主要是铁素体(F)基本+团絮状石墨；珠光体可锻铸铁组织主要是珠光体(P)基体+团絮状石墨。另一类是白心可锻铸铁，白心可锻铸铁组织决定于断面尺寸，小断面的以铁素体为基体，大断面的表面区域为铁素体、心部为珠光体和退火碳。
球墨铸铁：在铁水(球墨生铁)浇注前加一定量的球化剂(常用的有硅铁、镁等)使铸铁中石墨球化。由于碳(石墨)以球状存在于铸铁基体中，改善其对基体的割裂作用，球墨铸铁的抗拉强度、屈服强度、塑性、冲击韧性大大提高。并具有耐磨、减震、工艺性能好、成本低等优点，现已广泛替代可锻铸铁及部分铸钢、锻钢件、如曲轴、连杆、轧辊、汽车后桥等。

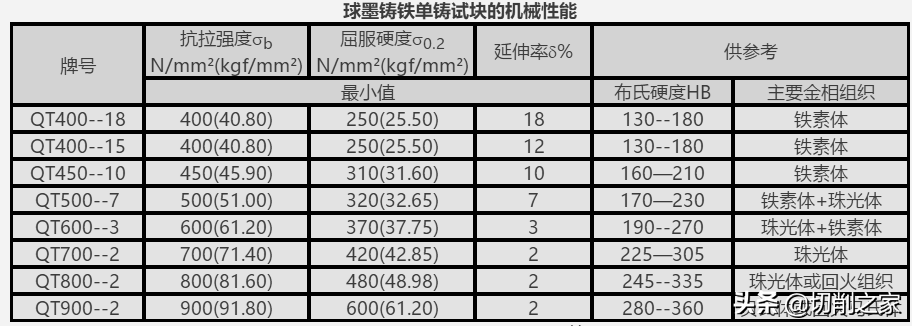

根据GB1348-88球墨铸铁牌号分为单铸和附铸试块两类；单铸试块的机构性能分八个牌号见表。
可锻铸铁：可锻铸铁是用碳、硅含量较低的铁碳合金铸成白口铸铁坯件，再经过长时间高温退火处理，使渗碳体分
